Американские батарейные лампы (1)

Лампы этой серии имеют стеклянный корпус и октальный цоколь с ключем, у более ранних (1F6) - цоколь без ключа.  Интересен экран для этих ламп (например 1F7G). Лампы в стеклянном баллоне уменьшенного размера имеют в конце обозначения букву T.  Напряжение накала Uн = 2V, большинство ламп имеет ток накала Iн = 60mA. Лампы производились разными фирмами - RCA, Raytheon, Sylvania и другими.

Эти лампы применены в радиоприемниках VEFTrio 3BD/38, VEFAR 2BD/39, VEFTrio BD/39, VEFSuper KBD/39, VEFSuper KBD/40,VEFSuper B306, VEFSuper B316, VEFSuper B407.



1A7GT - пентагрид (гептод)

1C5GT - пентод НЧ

1E7G - пентод двойной

1F5G - пентод выходной

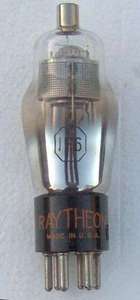

1F6 - дв. диод - пентод



1H6G - триод



1N5G - пентод ВЧ



1G5G - пентод





1N6G - диод-вых. пентод
