Selga 403
Радиоприемник УАПП-IV-Б (1971 г.)

Selga - по латышски - открытое море

ДВ: 150 - 415 кГц (2000 - 723 м)
СВ: 520 - 1600 кГц (577 - 187.5 м)

ПЧ - 465 кГц

Коротко о новом, Новые товары,

 из газет и журналов

Схема

Selga 403

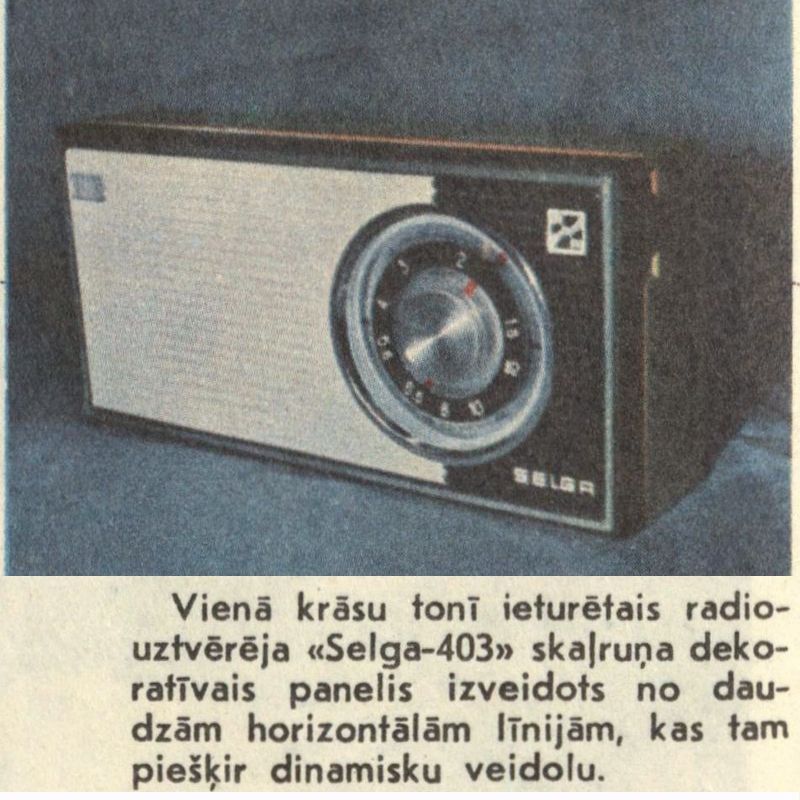

Радиоприёмник Selga 403 Сг2.021.013, разработанный в КБ «Орбита» в рамках темы Марс, предназначен для приёма в диапазонах ДВ и СВ на внутреннюю магнитную антенну. Имеется возможность подключения внешней антенны и головных телефонов. Приёмник выполнен на микросхеме "Ритм-2" (К2ЖА421), специально для этого приемника разработанной, и трех транзисторах. Схема входной цепи и преобразователя аналогичны приёмнику Selga-402. Тракт ПЧ, детектор и каскады предварительного УНЧ выполнены на микросхеме, содержащей 6 транзисторов, 22 резистора и 7 конденсаторов. Выходной каскад УНЧ выполнен на транзисторах КТ315А по двухтактной трансформаторной схеме.


Из-за применения микросхемы в
Селге-403 уменьшена печатная плата (103x85 мм).  Использование громкоговорителя 0.5ГД-21 (как вариант 0.25ГД-10) улучшило акустические параметры и позволило повысить выходную мощность до 220 мВт. Питание производится от 6 элементов 316 (предусмотрен вариант и с Кроной).  Для переноски предусмотрен кожаный футляр.

Габариты приемника: 195-95-50 мм, масса - 650 г.

Были изготовлены опытные образцы. В массовое производство приемник запущен не был, очень скоро появилась замена - Selga-404.



из конструкторской документации:

Плата

плата

шкала
