VEF 202 (1972 г.) ДВ, СВ КВ1:
11.7 - 12.1 МГц (25 м) ПЧ - 465 кГц
|
|
|
Радиоприемник
ВЭФ
202,
как и его предшественник
ВЭФ 201,
собран на 10 транзисторах и 2 диодах. По схеме и конструкции
отличается незначительно, немного отличается внешний вид. Первая
партия приемников поступила на склад готовой продукции 10.11.1972 г.
Гарантийный срок увеличили до 3 лет.
Для приёма на
ДВ
и
СВ
используется магнитная антенна,
на
КВ
- телескопическая. Приём на всех диапазонах
возможен и на наружную антенну, гнездо для ее подключения
имеется. В приёмнике
есть гнёзда для подключения
внешнего питания,
головного телефона или внешнего
громкоговорителя, унифицированное
гнездо магнитофона.
Чувствительность на
ДВ
и
СВ
при приёме на магнитную антенну соответственно не хуже 2.0 и 1.0
мВ/м, при приёме на наружную антенну 100 мкВ. Чувствительность в
диапазонах
KB
(при приёме на штыревую антенну) не хуже 70 мкВ.
Избирательность по
соседнему каналу не хуже 34 дБ. Номинальная выходная мощность 150
мВт.
Полоса воспроизводимых частот при
работе на внутренний громкоговоритель 200...4000 Гц.
Питание
приёмника осуществляется от 6
элементов 373. Потребляемый
ток при отсутствии сигнала - 14 мА, а при
150 мВт выходной мощности 35...50 мА.
Одного комплекта батарей, при средней
громкости хватает на 200
часов работы.
Для питания радиоприемников
VEF
от сети разработан блок БП9, вставляемый в
батарейный отсек вместо комплекта батарей.

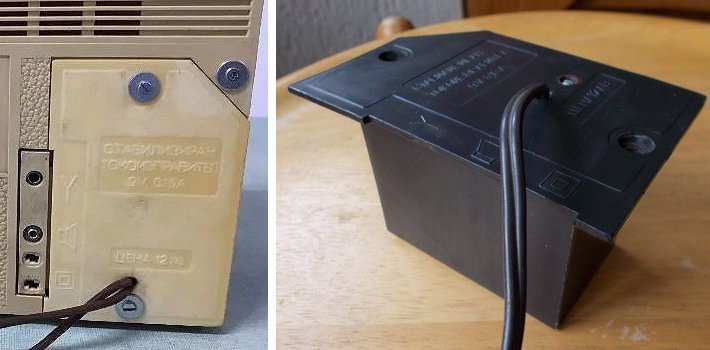

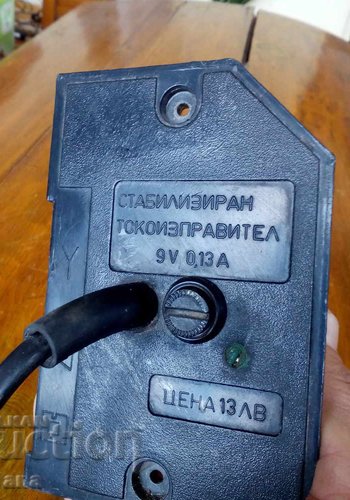

Были даже аналогичные блоки
питания болгарского производства.
Габариты
ВЭФ
202:
305 - 240 - 105 мм.
Масса
без источника
питания 2.7 кг.
Насчитывается не
менее десятка вариантов внешнего оформления приемника, различающихся
шкалой (7 или 8 вариантов, в т.ч. с олимпийской эмблемой), передней декоративной решеткой и
цветом корпуса (черный, красный, светло- и темно-коричневый,
вишневый, встречались желтый и оранжевый).
|
|
