VEF 260 Магнитола, РР2.003.001-78 (1978 г.) Диапазоны: ДВ:
150 - 405 кГц КВ1: 3.95 -
5.7 МГц (52 - 76 м) УКВ: 65.8 - 73.1 МГц, ПЧ АМ - 465 кГц, ПЧ ЧМ - 10.7 МГц
|
|
|
Магнитола VEF-Sigma 260 предназначена для приёма в диапазонах ДВ, СВ1, СВ2, КВ1...КВ5 и УКВ, а также для записи и воспроизведения монофонических фонограмм с использованием малогабаритных кассет. В приёмнике применено электронное переключение АМ - ЧМ трактов, имеется АПЧ в УКВ диапазоне, световой индикатор настройки, В магнитоле есть светодиодный индикатор состояния автономного источника питания (когда ещё обеспечивается нормальная запись), автоматическая регулировка уровня записи. В магнитоле применен венгерский ЛПМ 1S35-113/ZMF-050/76. Коэффициент детонации не хуже ±0.35%. Реальная чувствительность при приеме на магнитную антенну в диапазонах: ДВ- 0.6 мВ/м, СВ- 0.3 мВ/м и на телескопическую антенну в диапазонах: КВ- 0.25 мВ/м, УКВ- 0.08 мВ/м. Номинальный диапазон воспроизводимых частот тракта AM - 125...4000 Гц, тракта ЧМ - 125...10000Гц, линейного выхода магнитофона 63...10000 Гц. УНЧ магнитолы нагружен на громкоговоритель 1ГД-48. Номинальная выходная мощность 0.4 Вт. Питание сетевое через встроенный блок питания БП-22 (нестабилизированное 9 В) или от 6 элементов 373. Габариты:
420 - 240 - 110 мм, масса - 4.4 кг. |
|
|
|

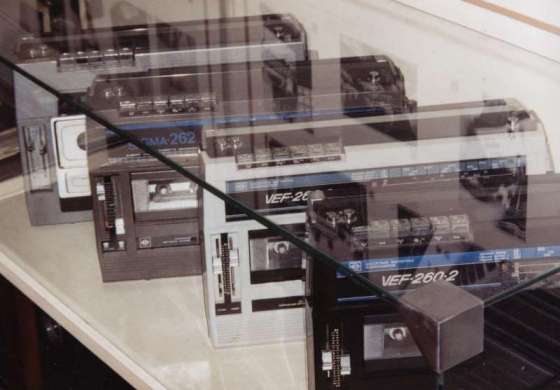

Впоследствие магнитола модернизировалась, применялся другой ЛПМ, убрали алюминиевую переднюю решетку. Так появились VEF-260-2 и Sigma 262. Для латиноамериканского рынка (и сборки на Кубе) магнитола называлась Varadero без диапазона ДВ, но с западным УКВ.

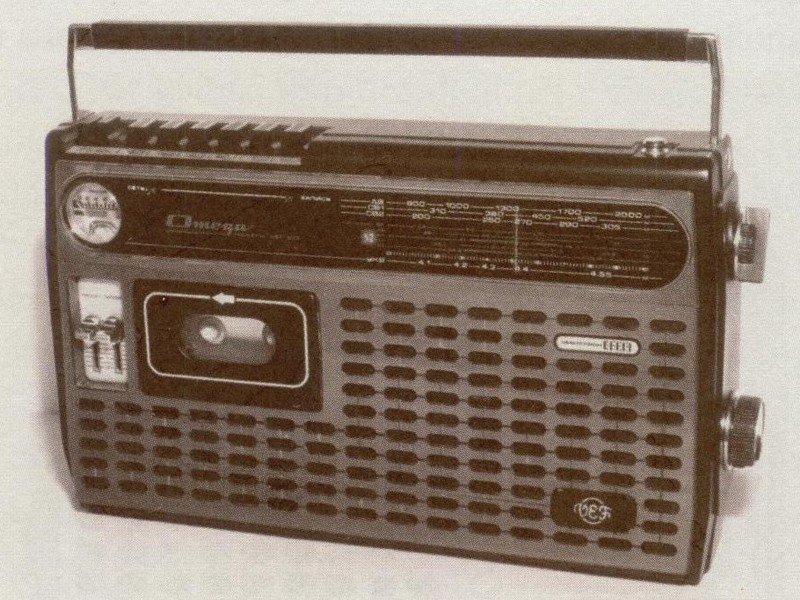

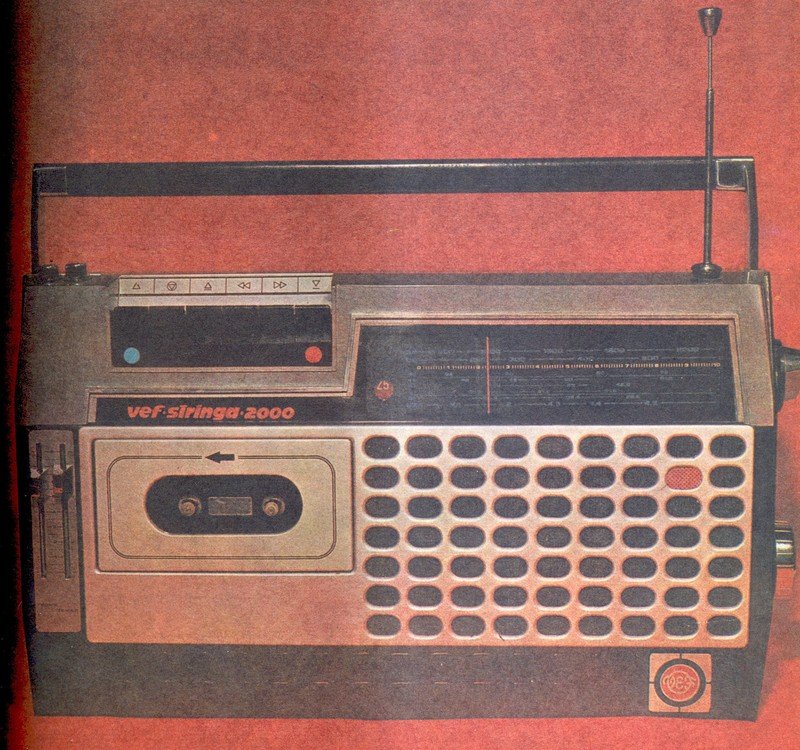

Было разработано три варианта дизайна магнитолы, однако
Ramata и
Omega до
конвейера не добрались. В конце 1976 года
(еще до завершения разработки для массового производства) к 70-летию
Л.И.Брежнева была изготовлена подарочная магнитола в деревянном
корпусе VEF-2001. |
